水汽集中取样装置
HDSQ-系列火电厂水汽集中取样装置

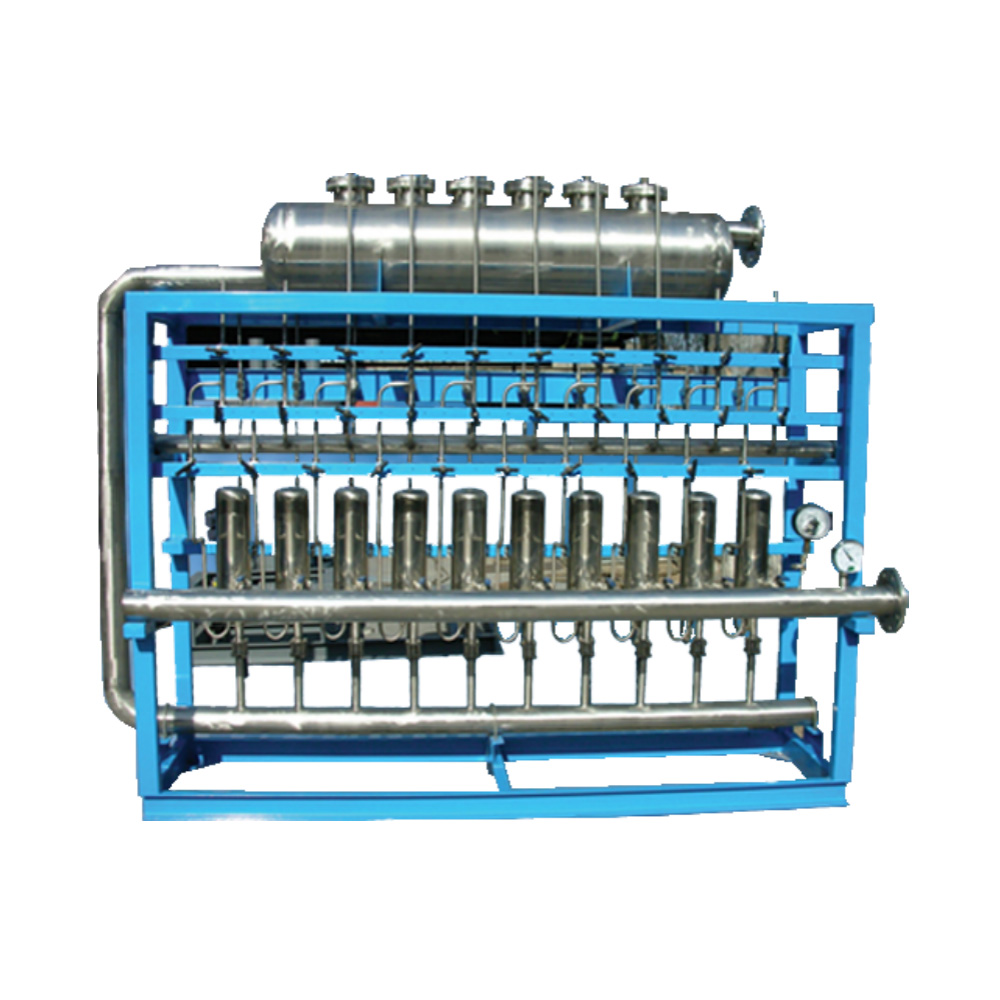

HDSQ-系列火电厂水汽集中取样装置1

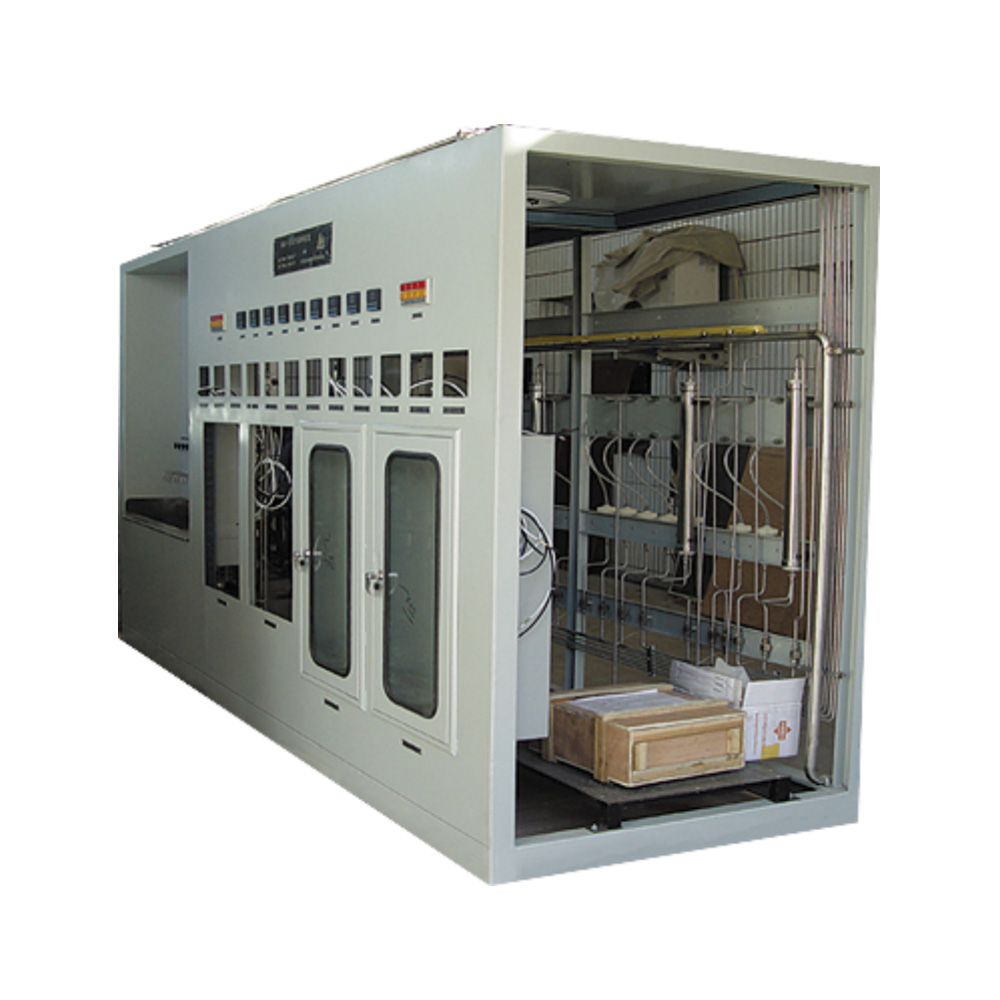

HDSQ-系列火电厂水汽集中取样装置2

HDSQ-系列火电厂水汽集中取样装置

采用带独立法兰的预冷装置,实现先预冷后减压,以提高一次门、二次门的使用寿命。,具有仪表屏集中布置各水路在线仪表、人工取样台盆和报警装置,体现水与电分开,高温部件与仪表隔开的特点
  • 产品介绍
  • 技术参数

简介

采用带独立法兰的预冷装置,实现先预冷后减压,以提高一次门、二次门的使用寿命。,具有仪表屏集中布置各水路在线仪表、人工取样台盆和报警装置,体现水与电分开,高温部件与仪表隔开的特点,为仪表的运行及现场维护人员提供了良好的条件,经过多家大、中、小型火电厂的运行表明:装置的可靠性与高效性在该领域位居前列,其整个系统的优化程度引起了业内专家高度赞许和用户的充分肯定。

结构组成

全套汽水两样装置由①高温架(热工架);②仪表架(干盘);③全部化学仪表;④水样恒温装置;⑤闭冷水装置;⑥微机数据采集及控机系统等组成。根据实际需要进行组合。最基本的水汽取样装置由前4种组合而成。

两级传统冷却器,整体预冷系列,分体预冷系列


型号HDSQ-50HDSQ-200HDSQ-300HDSQ-600HDSQ-1000
适用机组<50MW200MW300MW600MW(660MW)1000MW
水样入口压力<15MPa25MPa32MPa35MPa35MPa
水样入口温度400℃500℃550℃550℃570℃
水样出口温度20℃(20~35)℃(20~35)℃(20~35)℃(18~35)℃
水样出口压力0.2MPa0.2MPa0.2MPa0.2MPa0.2MPa
冷却水用量1.0t/路1.2t/路1.5t/路1.5t/路1.5t/路
冷却水水质除盐水或RO水(冷却高温架用水);工业循环水(冷却除盐水或RO用水)
冷却水温度低于出水样5℃     (15~30)℃
外形尺寸(mm)2000宽×900高×200深2500宽×1000高×2000深3000宽×1000高×2000深3000宽×1000高×2000深3000宽×1000高×2000深
电源及功率AC:220V±22V  50±1Hz   1KW~3KW
