HDSQ-全系列水汽取样装置冷却器大全

采用高温架、仪表盘完全分离,高温架先降温后减压的先预冷先进技术,使高压截止阀寿命提高2倍。
  • 产品介绍
  • 技术参数

水汽取样架用国内各种规格冷却器我公司均生产,该冷却器是水汽取样装置中非常重要的核心零部件。

结构原理

冷却器由内螺旋管组成。共同安装在一个筒体内外螺旋放在呈涡流的冷却水中进行热交换,两种冷却巧妙匹配在一只冷却器中进行流运。

特性

●采用高温架、仪表盘完全分离,高温架先降温后减压的先预冷先进技术,使高压截止阀寿命提高2倍。

●对炉水、主蒸汽、再热蒸汽及给水等各自独立的水样实现了恒温、恒压、流量控制及超温、超压保护。

●仪表盘上化学仪表采用进口及本公司下属华电研究所研制、国家曾荣获金奖的并可与国外同类产品相媲美的高品质,优质化学仪表,配有计算机实时巡检接口,可选配高可靠的计算机采集系统。

●整个装置均采用高可靠引进技术及专利技术,具有独有特点的高可靠专用阀门及全不锈钢管路系统,从而满足了化学仪表对水样多方面参数的要求。

●各路水样配有内藏式手工取样点,以方便化验员取样分析。

●配套装置设计结构合理,美观大方,便于操作维护。SQZ系列水汽取样装置已在各地区广泛使用。

●数据采用韩国三星的存贮技术,数据量大大提升,可保存上万组测量数据,可保存5000条系统操作纪录(称为5000条记事本功能)。

该系列包括SQZ (-50、-125、-200、-300、-600、-660、-1000)等型号,便于1000MW以下装机容量的机组选用。

水汽取样(化学加药)采集及控制系统(工作站):

本系统由工业控制机PLC主站、从站、AI、AO、DI、DO采集卡、以太网交换机、网络打印机、工程师站、现场操作员站等组成,用以采集取样架仪表及垫工信号,对加药及供水进行监测及控制。该系统也包括化学仪表采集工作站,是化学仪表工作站的核心单元。


主要零部件

水汽取样架主要由预冷装置、冷却器高温高压截止阀、高压过滤器,减压稳压阀、中压阀、过压过温保护阀、二级冷却器及水样恒温装置等组成。主要阀门见下图。

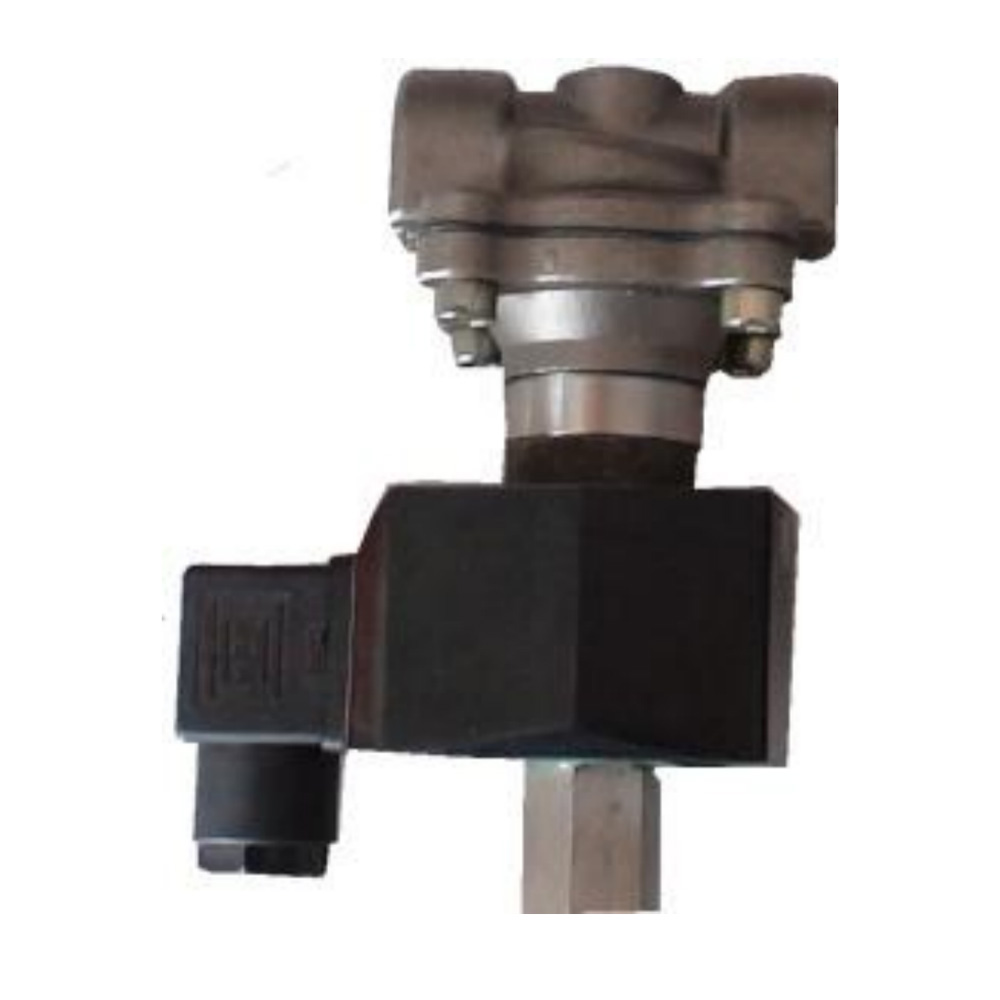

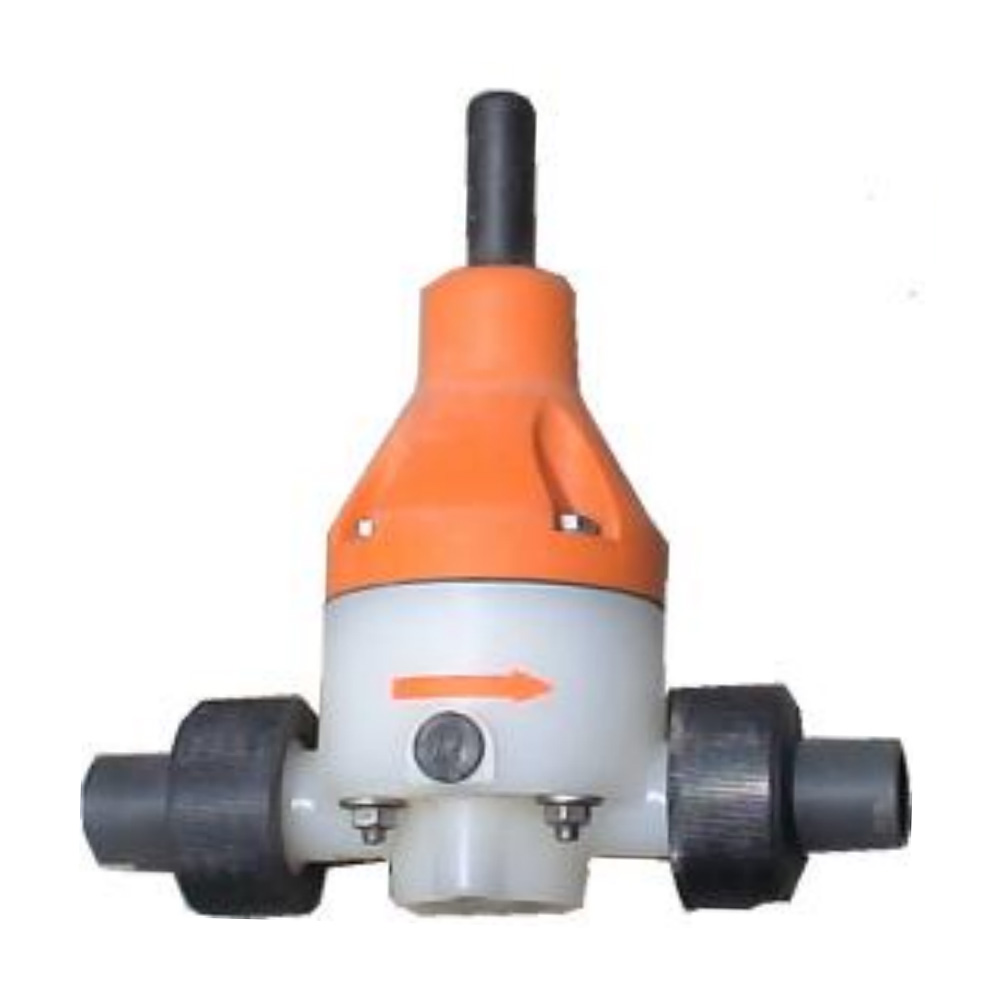

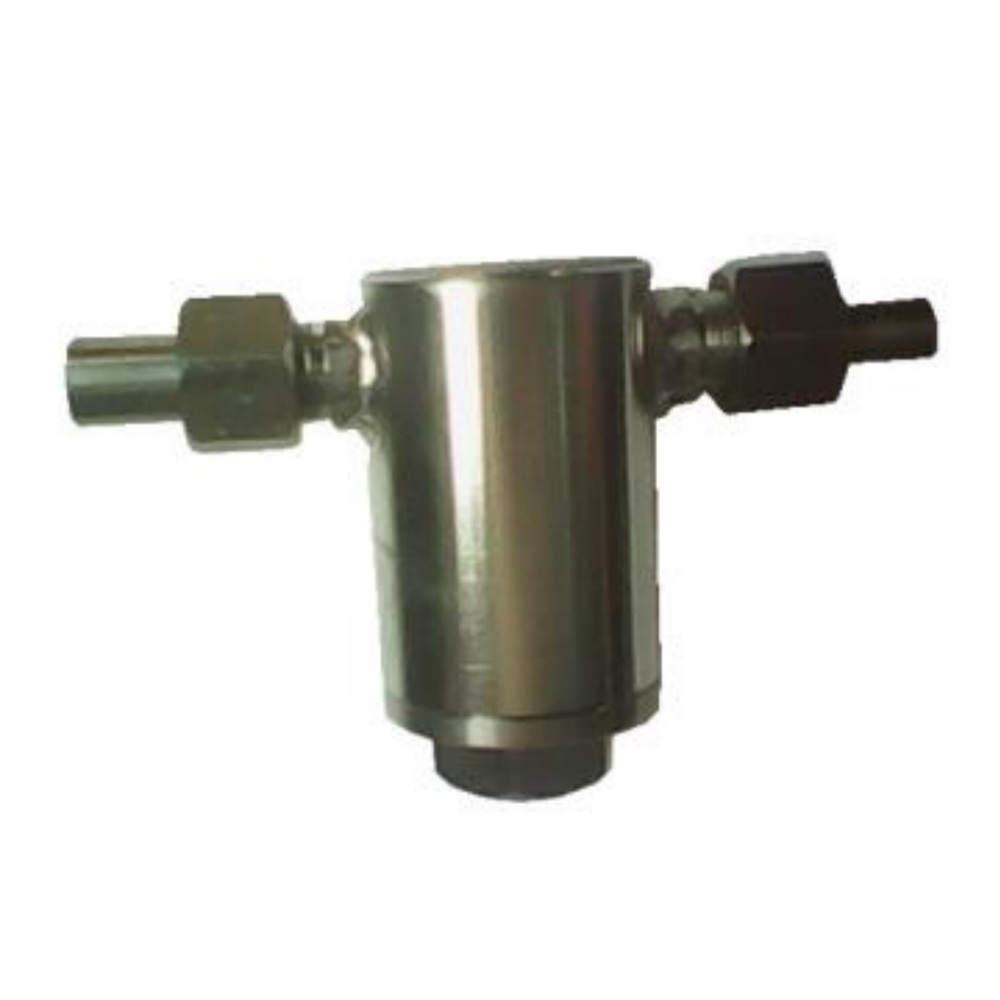

高温高压截止阀止回阀高压过滤器过温保护电磁阀高压减压稳压稳流阀(316SS)(316SS)(316SS)

进口及优质本公司产高压截止阀、减压阀等各类阀门,其中高压阀门采用超耐高温、耐高压冲刷的滚动球状或针状可拆式阀芯。

特点

● 用于高温高压样水二级降温的第一级,能承受样水与冷却水之间很高的温差,使用寿命长。

● 用于样水温度<300℃的样水的降温第二级,常用在中、小容量火电机组水汽取样装置中。

● 用于高温高压样水降温的第二级。外筒长度适中常用在较大容量火电组。

● 用于较大容量火电机组高温高压样水降温的第二级。双套筒内、外螺旋管结构设计,减少了设备体积和造价。

● 用于高温高压样水降温的第二级,有效长度长,有效面积大。样水厚度为1.5毫米,降温效果好。

●数据采用韩国三星的存贮技术,数据量大大提升,可保存上万组测量数据,可保存5000条系统操作纪录(称为5000条记事本功能)。


型号HDSQ-15HDSQ-17HDSQ-20HDSQ-30HDSQ-34HQSQ-43
换热面积(m2)0.150.170.200.300.340.439
样水管规格φ12×2φ12×2φ12×2φ8×1.5φ12×2φ10×1.5
冷却水管规格φ27×3φ27×3φ27×3φ27×3φ27×3φ22×2.5
外筒尺寸φ108×334φ108×335φ108×250φ108×300φ108×460φ108×595
(外经×高度)
φ108×285
φ108×360φ108×535φ108×650
样水入口温度≤550℃≤570℃≤550℃≤540℃≤550℃≤560℃
样水出口温度冷却水温度+3℃冷却水温度+3℃冷却水温度+1.5℃冷却水温度+3℃冷却水温度+1.5℃冷却水温度+2℃
样水压力≤32MPa≤25MPa≤32MPa≤35MPa≤32MPa≤32MPa
样水流量<3500mL/min<1500mL/min<3500mL/min<1500mL/min<3500mL/min<2600mL/min
冷却水温度≤30℃≤33℃≤30℃≤35℃≤35℃≤35℃
冷却水流量1t/h2~3t/h1.5t/h2t/h2~3t/h1.2t/h
冷却水压力≥0.25MPa≥0.7MPa≥0.25MPa≥0.7MPa≥0.2MPa≥0.5MPa
工作压力<32MPa<25MPa<32MPa<35MPa<32MPa<32MPa
样水管方式单绕螺旋式单绕螺旋式双绕盘管式双绕盘管式双绕盘管式双绕盘管式
